一個名為L(zhǎng)yra 的機器人已被用于檢查 Dounreay 冗余核實驗室的通風管道并繪制放射性材料圖。Lyra 從一個入口點穿過 140m 的管道。它為操作員提供了詳細的放射性特征信息，現在可用于幫助規劃實驗室的安全和高效退役。

以前，獲得如此多的詳細信息會很復雜。即使在可能的情況下，也需要運營人員將額外的航空服進入污染區域，從而增加成本并增加風險。由于管道的大小和放射風險，目前人類無法進入該區域。

這一部署證明，移動機器人可用于加快英國遺留核設施退役的步伐，同時降低對人類的風險、降低成本，甚至減少產生的額外低放廢物量在退役期間。

天琴座的設計

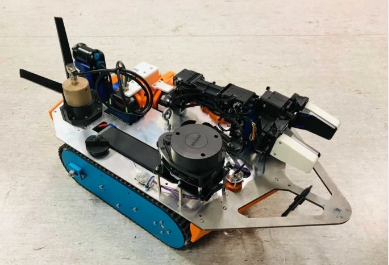

Lyra 被設計成一個低成本的機器人，具有五個輻射探測器、一個用于定位的激光掃描儀、兩個攝像頭、燈和一個機械臂，用于從管道的墻壁或地板上采集放射性污染的拭子樣本。Lyra 由曼徹斯特大學的研究人員開發，他們?cè)跈C(jī)器人和人工智能核 (RAIN) 中心工作，并得到了 Dounreay Site Remediation Ltd (DSRL) 技術和運營人員的大量指導。

天琴座配備了履帶并具有相對較高的離地間隙，使其能夠清除管道中的大量碎石。輻射傳感包設計用于測量 β、伽馬、X 射線和中子輻射，并連接了一個 5 DOF 機械手，使其能夠收集拭子以在現場實驗室進行進一步的放射分析。

攝像機安裝在 Lyra 的前部和機械手的末端。連接到機械手的攝像頭允許對調查期間確定的任何感興趣區域進行詳細檢查。Lyra 是通過一個用于駕駛的手柄和一個柔順的機械臂來控制的，機械臂的運動被機器人上的手臂復制。

輻射傳感包與 LIDAR 雷達和實時攝像機鏡頭相結合，可以開發帶有時間戳的 3D 視頻，并將測量的輻射讀數疊加在視頻上。任何感興趣的點或高輻射測量都可以精確定位在管道內的任何選定位置。

天琴座不受束縛，但確實包含一個絞盤檢索機制，如果天琴座斷電，它可以將天琴座拉回接入點，或者如果它擱淺，可以將其從瓦礫中移開。Lyra 還集成了一個獨立的遠程重置功能。該無線設備使 Lyra 能夠在必要時執行“硬重置”。

部署

Lyra 的部署是與 DSRL 的運營團隊合作完成的，下圖顯示了部署 Lyra 的安全殼內的訪問端口的圖像。插入的框架提供額外的攝像頭、照明和備用通信。

在成功部署 Lyra 之后，DSRL 項目經理 Jason Simpson 表示：“DSRL 非常感謝曼徹斯特大學的團隊，他們的努力加上 FIS360 董事總經理 Frank Allison 的努力清楚地證明了通過協作獲得的巨大好處與供應鏈合作?，F(xiàn)在特性調查已經完成，我們已經建立了管道的全面圖片，這將有助于我們就管道的退役方式做出明智的決定。

“盡管各方承認成功的動機各不相同，但 Frank Allison、Barry Lennox、Matthew Nancekievill、Keir Groves 和曼徹斯特團隊其他成員的熱情和承諾確保我們的目標最終保持一致，最終實現成功通過 Lyra 見證部署和數據捕獲。”

RAIN Hub 總監 Barry Lennox 補充說：“我們想證明機器人可以成功地用于非活動區域。我們添加了故障安全設備，包括遠程“重啟”開關和絞盤，使我們能夠在機器人卡在管道中的碎片上時進行物理檢索。調查顯示了 Lyra 的可靠性不活躍區域。”

該部署得到了創新和技術轉讓專家 FIS360 的支持。他們的董事總經理弗蘭克·艾利森 (Frank Allison) 說：“Lyra 的開發和部署凸顯了機器人技術為核工業帶來的好處以及學術界、最終用戶和企業在供應鏈中合作的重要性。通過像這樣的協作工作，可以為復雜的挑戰開發解決方案，例如測量 Dounreay 管道。”
